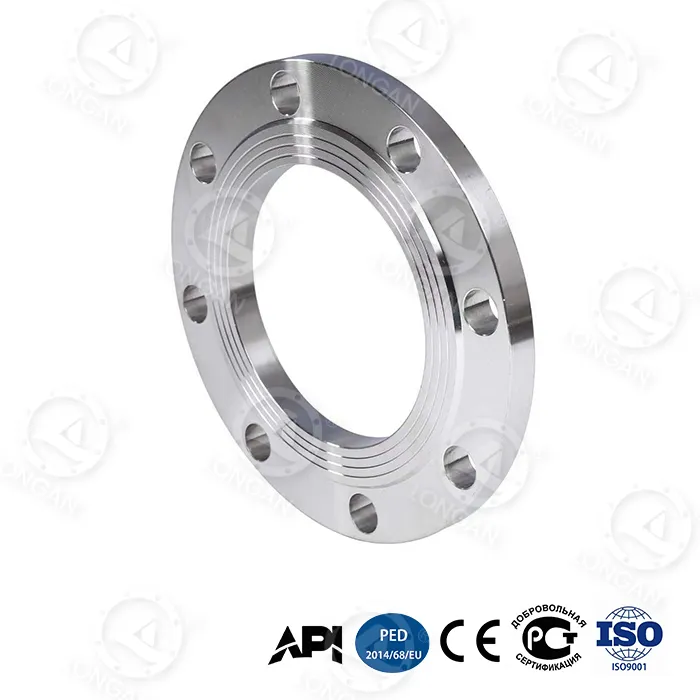

рамно лизгање на прирабница

Longan, искусен производител и глобален снабдувач на рамна прирабница во Кина, опслужува меѓународни проекти за индустриски нафтоводи многу години. Внатрешната фабрика спроведува строго управување со квалитетот од суровини до готови производи, обезбедувајќи постојан квалитет и долгорочна сигурност на секој производ. Оваа рамна прирабница која се лизга со рамно лице усвојува бионичка структура на саќе и процес со високојаглероден челик со гасена градиент, зголемувајќи ја отпорноста на свиткување за 65% во споредба со традиционалните прирабници. Притисокот на пукање DN300 достигнува 42 MPa, надминувајќи го националниот стандард GB/T 1048 за 280%, и го има положено API 6A PSL 3G сертификатот. Следниве делови сеопфатно ќе ги анализираат техничките предности и вредноста на примената на овој производ од димензиите што вклучуваат монтажно заварување, крајно лежиште на притисок, отпорност при испуштање на оптоварување, интелигентно предупредување, екстремна приспособливост на околината, применливи стандарди и капацитет за снабдување.

Предности на инсталација и заварување

Како прирабница од типот на лизгање, рамната прирабница е поврзана со цевката со два филе завари за време на инсталацијата: еден на задната страна на прирабницата и еден во внатрешноста на отворот на цевката. Во споредба со традиционалните прирабници на заварениот врат, овој дизајн ги има следните значајни предности:

1.Пониска тешкотија на инсталација:Не е потребно прецизно усогласување на цевките, што дозволува одредени грешки при инсталацијата и ги намалува барањата за изградба на лице место.
2.Практично работење на заварување:Заварите со филети се полесни за изведување од заварите со целосно пенетрација, особено погодни за ограничени простори на локацијата.
3.Брза брзина на замена:Времето за единечна замена е намалено од 8 часа за традиционалните прирабници на 2,5 часа, ефикасно намалувајќи го времето за одржување на системот за гасоводот.

Оваа структура на лизгање, во комбинација со уникатниот бионички саќе дизајн на Longan, дополнително ја намалува вкупната тежина на прирабницата и ја подобрува ефикасноста на инсталацијата.

Краен притисок и споредба на перформансите на животната средина

Индикатор за изведба	Традиционална фалсификувана челична прирабница	рамно лизгање на прирабница	Подобрување
Притисок на пукање (DN300)	≤15 MPa	42 MPa	↑ 180%
Цикличен век на замор (35 MPa)	Не е остварливо	20.000 циклуси	—
Аксијална деформација (35MPa)	1,8 мм	0,6 мм	↓67%
Енергија на удар на -70°C	≥34J (национален стандард)	89Ј	↑ 162%
30-годишна стапка на корозија на длабоко море	прибл. 0,5 мм / година	0,03 мм / година	↓94%

Овој производ целосно ги надминува традиционалните прирабници во врвното носење притисок и приспособливоста кон животната средина. Пробивот на јадрото лежи во вградениот зајакнувачки прстен од легура на титаниум во вратот на прирабницата, со јачина на отстапување до 1.250 MPa, што создава можност за апликации со ултра висок притисок за прирабници што се лизгаат.

Одговор надвор од оптоварување

Во реалните системи на цевководи, факторите како што се термичко проширување/контракција и порамнување на основата често предизвикуваат неусогласеност на лицето на прирабницата. Во услови на ексцентрично оптоварување со неусогласеност на цевководот од 15°, стапката на истекување на запечатувањето кај традиционалните прирабници е >10-3 mbar·L/s, додека рамното лизгање на прирабницата на Longan одржува стапка на истекување на заптивање од ≤10-5 mbar·L/s, можност за повторна запечатување со зголемување од два пати.

Две структурни иновации ја постигнуваат оваа изведба:

● Дизајн на ребра со радијално засилување:Радијалните зајакнувачки ребра додадени на задниот дел од прирабницата ја намалуваат локалната концентрација на напрегање за 48%, што ја прави дистрибуцијата на напрегањето порамномерна во услови без оптоварување.
● Структура на саќе со висока вкочанетост:Јадрото на бионичкиот саќе обезбедува одлична вкочанетост на свиткување, отпорен на деформација на искривување на лицето на прирабницата.

Дополнително, во стандардниот ISO 10816-3 тест за вибрации на фреквентниот опсег од 50-200Hz, стапката на слабеење на амплитудата достигнува 92%, ефикасно го решава проблемот со слабеењето на завртките пред оптоварување во услови на пулсирање под висок притисок.

Интелигентно предупредување и екстремна средина

рамното лизгање на прирабницата интегрира две интелигентни технологии за да им помогне на корисниците рано да ги откријат потенцијалните проблеми:

● Нано-цирконски слој индикатор за абење:Овој материјал е вграден во заптивната површина. Кога дебелината е помала од 0,1 мм, видливата промена на бојата дава предупредување, што овозможува да се процени статусот на заптивање без професионална опрема.
● Заклучување со двојна конусна дупка за завртки пред оптоварување:Под флуктуација на притисокот од 35 MPa, слабеењето пред оптоварување кај традиционалните структури е ≥20%, додека овој дизајн го контролира слабеењето пред оптоварување во рамките на ≤5%, обезбедувајќи долгорочна сигурност на поврзувањето.

Екстремна верификација на перформансите на околината (сите податоци од вистинските тестови):

● Влијание на ниска температура (-70°C):Charpy ударна енергија од 89J (национален стандард ≥34J), погодна за поларни цевководи и транспорт на ЛНГ.
● Длабоко морска корозија (5.000 метри):Според стандардот ASTM G111-97, 30-годишната еквивалентна стапка на корозија е само 0,03 мм/годишно, исполнувајќи ги барањата за целосниот животен циклус за инженерството во длабоко море.
● Абразија на песок и прашина (120 m/s):Според стандардот ISO 5890:2012, по 10.000 часа континуирано удар, длабочината на оштетувањето на површината за заптивање е ≤8μm, погодна за пустински области или морските платформи со ветрови натоварени со песок со голема брзина.

Применливи стандарди и спецификации

рамното лизгање на прирабницата е произведено строго во согласност со стандардот ASME B16.5, со оценки за притисок кои покриваат класа 150 до класа 1500, а големината се движи од 1/2 инчи NPS до 24 инчи. Материјалот е високо-јаглероден челик со градиент, комбиниран со дизајн на ребра со радијално засилување и вграден прстен за зајакнување од легура на титаниум.

Според спецификацијата ASME B16.5, мерењето на дебелината за прирабниците од класа 150 и класа 300 не ја вклучува подигната висина на лицето. Овој производ има дизајн на заптивната површина со цело лице (FF) и мора да се користи со дихтунзи со цело лице. Важно е да се напомене дека прирабницата со целото лице не смее директно да се завртка на прирабница со подигнато лице; мора да се замени со заптивка или адаптер.

Наука за материјали и иновации во процесите

● Градиент гасен високојаглероден челик:Традиционалното целосно гасење на прирабниците резултира со преголеми разлики во цврстината помеѓу површината и јадрото, склони кон пукање. Технологијата за гаснење со градиент прецизно ги контролира стапките на греење и ладење, создавајќи постепена дистрибуција на цврстина однадвор кон внатре – висока цврстина на површината за отпорност на абење, висока цврстина на јадрото за отпорност на удар. Ова и овозможува на прирабницата да одржува цврстина на удар од 89J на -70°C.

● Бионичка структура на саќе:Црпејќи инспирација од хексагоналната геометрија на кошниците со пчели, оваа структура значително ја зголемува вкочанетоста на свиткување без зголемување на тежината. Анализата на конечни елементи потврдува дека јачината на свиткување на оваа структура е 65% повисока од цврстата прирабница со иста тежина.

● Вграден прстен за зајакнување од легура на титаниум:Прстенот од легура на титаниум Ti-6Al-4V е претходно поставен на вратот на прирабницата, локацијата најмногу подложна на концентрација на стрес. Оваа легура има јачина на отстапување до 1.250 MPa и густина само 60% од онаа на челикот. Прстенот е поврзан со основниот материјал преку пречки, ефикасно ограничувајќи ја пластичната деформација на вратот и зголемувајќи го притисокот на пукање на прирабницата DN300 од традиционалниот ≤15MPa на 42MPa.

Систем за инспекција на производство и квалитет

Внатрешната фабрика на Лонган се наоѓа во Лонгван, Венжу. Искористувајќи го висококвалитетното снабдување со суровини од Tsingshan Holding Group, во комбинација со сопствените способности за ковање, термичка обработка и обработка, формираше целосен синџир на производство. Секое рамно лизгање на прирабницата доаѓа со сертификати за материјали за следење, записи за кривата на термичка обработка, извештаи за димензионална инспекција и извештаи за хидростатички/пневматски тестови.

Клучни точки за контрола на квалитетот:

1.Инспекција на дојдовен суровина: спектрална анализа, земање примероци од механички својства.
2.Контрола на процесот: следење во реално време на кривите на температурата на печката за термичка обработка, автоматско снимање на параметрите на процесот на гасење на градиент.
3.Инспекција на готовиот производ: 100% димензионална инспекција, 10% тестирање на магнетни честички, сериско земање примероци за притисок на пукање или век на цикличен замор.
4.Сведочење од трета страна: Тестирањето на сведоците на лице место од страна на SGS, BV или други агенции може да се организира на барање на клиентот.

Меѓународните купувачи можат да го проверат напредокот на производството и да ги тестираат податоците преку Интернет користејќи го бројот на нарачката.

Случаи за апликација за глобален проект

● Станица за фрактура на полето за гас од шкрилци на Блискиот исток:Користени се 120 комплети DN300 Class 1500, рамно лизгање на прирабница. По 18 месеци континуирано работење, не дојде до истекување на заптивките, а фреквенцијата на одржување беше нула.
● Платформа за дупчење длабоко во Јужното Кинеско Море:Длабочина на вода 2.800 метри. Прирабницата се користеше за поврзување на оџакот за спречување на издувување. По 30 месеци проверка на корозија, површината за заптивање не покажа очигледни оштетувања, а измерената стапка на корозија беше 0,028 mm/годишно.
● Руски арктички гасовод за природен гас:Амбиентална температура -55°C, вредност на тестот за удар 82J, исполнување на барањата за проектирање на проектот. Доставени се над 500 парчиња.

Најчесто поставувани прашања

П: За какви оценки за притисок е погоден?
О: Ова рамно лизгање на прирабницата е погодно за оценки за притисок од класа 150 до класа 1500. Измерените податоци покажуваат дека големината на DN300 функционира одлично при притисок на пукање од 42 MPa, што далеку ги надминува барањата на националните стандарди. Тој е особено погоден за ултра висок притисок и сурови услови како што се пумпи за фрактура на гас од шкрилци, платформи за дупчење длабоко море, цевководи за пренос на природен гас со ултра висок притисок и поларни средини.

П: Која е главната разлика помеѓу оваа и прирабницата на вратот за заварување?
О: Прирабницата што се лизга користи два филети за поврзување на цевката (еден на задната страна и еден во внатрешноста на отворот), со релативно опуштени барања за инсталација. Прирабницата со врат за заварување користи единечно заварување со задник со целосна пенетрација, што бара построго усогласување. Сепак, во производот со прирабница на Longan со лизгање, преку дизајнот на структурата на бионички саќе и вградениот прстен за зајакнување од легура на титаниум, перформансите на лежиштата на притисок не се помали од оние на традиционалните прирабници со вратот за заварување.

П: Како функционира во средини со ниски температури?
О: При ултра ниски температурни услови од -70°C, енергијата на ударот на Charpy на производот достигнува 89J, што е далеку повисока од националниот стандард барање од ≥34J. Ова е благодарение на одличната цврстина при ниски температури на материјалот со високојаглероден челик изгаснат со градиент, што го прави погоден за инженерство на поларни цевководи и системи за транспорт на природен гас на ниски температури.

П: Кои се капацитетите за снабдување и опциите за прилагодување на Лонган?
О: Лонган има внатрешна фабрика и комплетен производствен систем, поддржува прилагодување на големината, приватно означување и производство на големо. Строго управување со квалитетот се спроведува од избор на суровини до проверка на готовиот производ. Меѓународните купувачи можат да испратат барања за да добијат бесплатни примероци. Компанијата се наоѓа на патот бр. 620 Мингжу, улицата Јонгксинг, округот Лонгван, градот Венжу, провинцијата Жеџијанг, користејќи ги географските предности на Венжу и снабдувањето со суровини на Групацијата Цингшан холдинг за да формира целосен систем за производство и снабдување.

П: Како може да се потврди вистинската изведба?
О: Лонган ги поздравува клиентите или агенциите за инспекција на трети лица да бидат сведоци на тестови за изведба во фабриката. Фабриката е опремена со машина за тестирање притисок од 3000 тони, клупа за тестирање на цикличен замор, тестер за удар при ниска температура од -80°C и комора за симулација на корозија под висок притисок на длабоко море. Клиентите можат да побараат тестови за притисок на пукање, тестови за цикличен замор или екстремни еколошки тестови на примероците; извештаите од тестовите ги издава внатрешна лабораторија со квалификации за CNAS.
