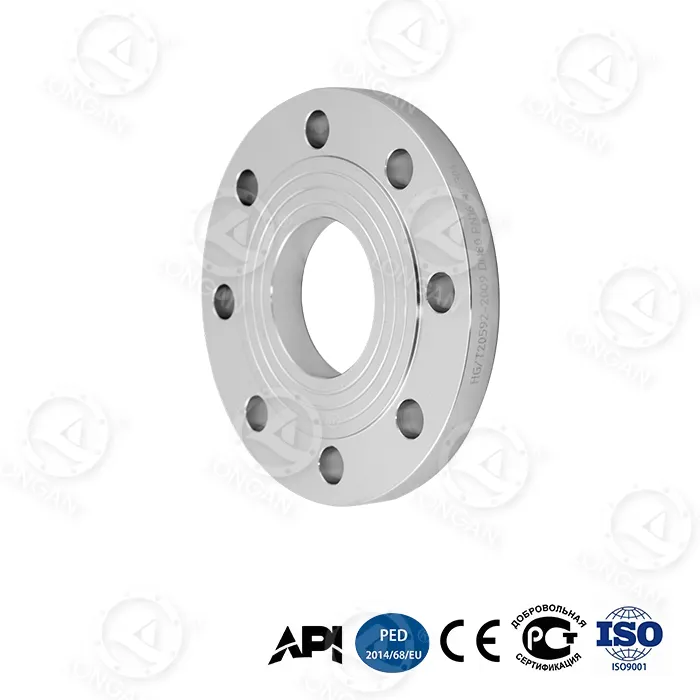

Рамно заварување подигнато лице прирабница

Презентација на инженерска вредност

Индекс на параметри

Површинска грубост Ra ≤ 3,2μm (завршување на површината за заптивање)

Заштеда на тежина на прирабница од јаглероден челик 35% полесна од прирабницата на вратот (споредба DN300)

Рок на замор ＞10.000 циклуси на притисок (MSS SP-44)

Додаток на корозија ≥3mm (хемиска приспособена верзија)

Главните предности на производот

1. Целосна системска компатибилност

Меѓународни стандарди за рамни прирабници со подигнато лице за заварување:

ASME B16.5 (Американски стандард) | PN серија (DIN) | JIS 10K/20K (јапонски стандард)

Опсег на дијаметар: DN15~DN600 (1/2"~24")

Беспрекорна замена за глобални проекти

2. Ефикасност на инсталацијата

Дизајн на разредување на заварениот спој: агол на жлебот 37,5°±2,5° (VS 45° традиционална прирабница)

Толеранција на дупка за завртки: ±1mm (ISO 5210)

Брзината на приклучување на гасоводот се зголеми за 40%

3. Сигурност на запечатување

Висина на прирабница подигната со рамно заварување: стандардна 3,2мм (1/8 инчи) (ASME B16.5)

Веројатност за дефект на заптивање: <0,01% (со дихтунзи од иста класа)

Гаранција за нула истекување во услови на висок притисок

4. Носечки капацитет на притисок

Класа 150: до 19,6 бари @ 38°C

Класа 300: до 51,1 бари @ 38°C

Прилагодливост на ниски температури: -196°C до +538°C (материјал ASTM A105)

Покривање на екстремни услови во енергетската/хемиската индустрија

Започнете истрага за да го добиете вашето решение!
