Во фабрика за производство на полупроводници, чистотата на гасовите и хемикалиите што се користат во производниот процес се мери во делови на трилион. Една честичка прашина, трага од влага или микроскопско истекување може да уништи цела серија нафора. Системите за цевководи што ги транспортираат овие ултра чисти гасови и хемикалии се меѓу најсложените во која било индустрија. Секоја компонента - секој вентил, секој спој, секоја прирабница - мора да ги исполнува строгите стандарди за чистота, чистота на материјалот и непропустливост. Прирабницата со навој е една од критичните компоненти во овие линии со висока чистота. Обезбедува средство за поврзување на цевки, вентили и опрема додека го одржува интегритетот на ултра чистата средина.
Прашањето за тоа како навојната прирабница служи полупроводнички линии со висока чистота е прашање на дизајн, материјал и прецизност на производството. Прирабницата мора да биде изработена од не'рѓосувачки челик со висока чистота, обично 316L или 316L VAR, кој се спротивставува на корозија и го минимизира испуштањето гас. Мора да има мазна, пасивна завршница на површината што спречува адхезија на честички и промовира можност за чистење. Мора да се обработи до прецизни толеранции за да се обезбеди непропустливо заптивка. И мора да биде темелно исчистен и спакуван за да се спречи контаминација за време на инсталацијата. Оваа статија ќе ја испита улогата на навојната прирабница во полупроводничките линии со висока чистота, покривајќи ги барањата за материјали, карактеристиките на дизајнот, производните процеси и мерките за контрола на квалитетот што обезбедуваат перформанси. Ние, исто така, ќе обезбедиме детални спецификации за нашитеПрирабници со навојод нашата фабрика во Wenzhou Longan Прирабница Co., Ltd.

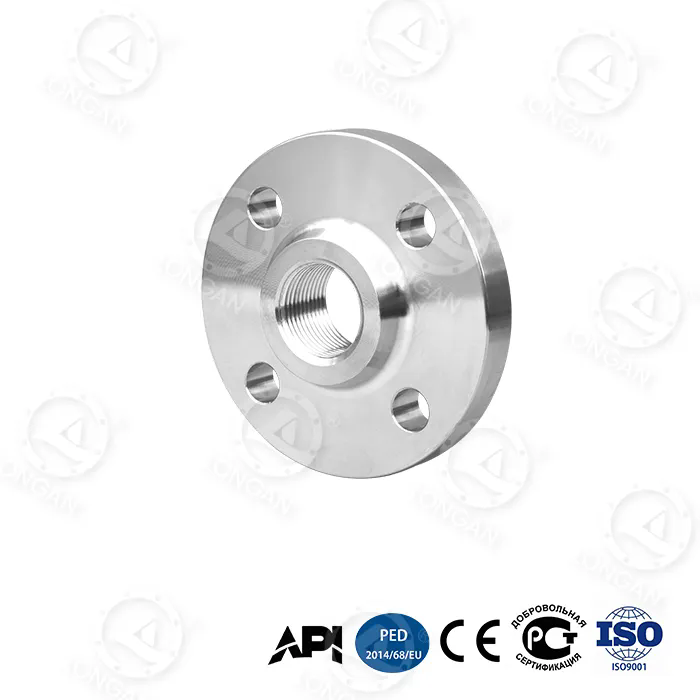

Прирабница со навој е тип на прирабница што е прикачена на цевка со помош на навојна врска. Прирабницата има дупка со навој што одговара на надворешните навои на крајот на цевката. Прирабницата се навртува на цевката и потоа обично се зацврстува со заварување со заптивка или заден завар за да се спречи истекување и да се обезбеди структурен интегритет. Прирабниците со навој се користат во различни системи за цевки, но тие се особено вредни во полупроводничките објекти бидејќи овозможуваат лесно склопување и расклопување во тесни простори. За разлика од заварените прирабници, за кои е потребна опрема за заварување и вешти заварувачи, прирабниците со навој може да се инсталираат со едноставни алатки. Ова ги прави идеални за апликации каде што просторот е ограничен или каде што системот за цевки можеби ќе треба да се измени. Табелата подолу ги сумира вообичаените примени на прирабниците со навој во полупроводнички објекти.
| Апликација | Опис | Клучни барања |
| Испорака на гас на големо | Транспорт на азот, аргон, водород и кислород | Висока чистота, непропустливост |
| Специјални гасоводи | Транспорт на силин, амонијак и други процесни гасови | Отпорност на корозија, чистота |
| Хемиска испорака | Транспорт на киселини, бази и растворувачи | Хемиска компатибилност, висока чистота |
| Издувни линии | Транспорт на отпадни гасови од процесни алатки | Отпорност на корозија, непропустливост |
| Водни линии за ладење | Транспорт на вода за ладење за опрема | Отпорност на корозија, сигурност |
НаWenzhou Longan Прирабница Co., Ltd., нашата фабрика е специјализирана за производство на прирабници со навој со висока чистота за индустријата за полупроводници. Имаме долгогодишно искуство во производство на прирабници кои ги задоволуваат строгите барања на овој баран пазар. Нашиот инженерски тим тесно соработува со нашите клиенти за да ги разбере нивните специфични барања и да обезбеди оптимално решение за прирабница.
Чистотата на материјалот што се користи во прирабницата со навој е критична за одржување на чистотата на гасот или хемикалијата што тече низ линијата. Дури и траги од нечистотии во металот може да се исцедат во текот на процесот, загадувајќи го производот и намалувајќи го приносот. Најчестиот материјал за полупроводнички прирабници со висока чистота е нерѓосувачки челик 316L, кој содржи низок јаглерод и молибден за подобрена отпорност на корозија. За уште поголеми барања за чистота, се користи челик 316L VAR (претопено со вакуумски лак). ВАР челикот има пониски нивоа на инклузии и елементи во трагови, што го прави почист и поотпорен на надворешно гасење. Табелата подолу ги споредува составот и својствата на стандардниот нерѓосувачки челик 316L и 316L VAR.
| Елемент / Својство | 316L не'рѓосувачки челик | 316L VAR нерѓосувачки челик |
| Јаглерод (C) макс | 0,03% | 0,03% |
| Хром (Cr) | 16 - 18% | 16 - 18% |
| Никел (Ni) | 10 - 14% | 10 - 14% |
| Молибден (Мо) | 2 - 3% | 2 - 3% |
| Вклучувања | Стандардни нивоа | Многу ниско |
| Стапка на испуштање гасови | Стандарден | Ниско |
| Отпорност на корозија | Добро | Одлично |
| Цена | Пониски | Повисоко |
Во нашата фабрика, нашите суровини ги набавуваме од сертифицирани добавувачи кои се специјализирани за нерѓосувачки челик со висока чистота. Го проверуваме составот на секоја серија челик користејќи спектроскопска анализа за да се осигураме дека ги исполнува нашите спецификации. Ние, исто така, вршиме дополнителни чекори за чистење и пасивација за да ја отстраниме секоја контаминација на површината. Нашата цел е да обезбедиме прирабници со навој кои се чисти како и линиите што ги опслужуваат.
Завршувањето на површината на прирабницата со навој е критичен фактор во полупроводничките апликации со висока чистота. Груба површина може да ги зароби честичките, влагата и микроорганизмите, кои потоа може да се испуштат во протокот на процесот. Мазната површина, од друга страна, е полесна за чистење и со помала веројатност да содржи загадувачи. Завршувањето на површината обично се мери во Ra (аритметичка просечна грубост) или RMS (средна квадратна грубост на коренот). За апликации со полупроводници, завршната површина треба да биде Ra 0,4 µm или подобра. За најкритичните апликации, како што се гасоводи со ултра висока чистота, може да биде потребна завршна површина од Ra 0,25 µm или подобра. Табелата подолу ги сумира барањата за завршна обработка на површината за различни полупроводнички апликации.
| Апликација | Површинска завршница (Ra) | Метод на чистење | Типична употреба |
| Општа висока чистота | 0,4 µm | Механичко полирање | Масовно гасоводи |
| Ултра-висока чистота | 0,25 µm | Електрополирање | Специјални гасоводи |
| Критичен процес | 0,13 µm | Електрополирање + пасивација | Процесни гасоводи |
| Хемиска испорака | 0,25 - 0,4 µm | Електрополирање | Линии за киселина и растворувачи |
Во Wenzhou Longan Flange Co., Ltd., нашата фабрика користи напредни техники за обработка и полирање за да ја постигне потребната завршна површина. Ние користиме CNC стругови со дијамантски алат за да создадеме мазна површина на лицето на прирабницата и отворот. За поголеми барања за чистота, нудиме електрополирање, кое отстранува тенок слој материјал од површината и создава завршница како огледало. Електрополирањето исто така ја подобрува отпорноста на корозија на нерѓосувачкиот челик со збогатување на содржината на хром на површината. Нашиот тим за контрола на квалитетот ја мери завршната површина на секоја прирабница со помош на профилометар за да се осигура дека ги исполнува наведените барања.
Непропустливо заптивка е од суштинско значење за секоја компонента во полупроводничка линија со висока чистота. Дури и микроскопското истекување може да дозволи влагата или кислородот да навлезат во системот, загадувајќи го процесниот гас и намалувајќи го приносот. Прирабницата со навој мора да биде дизајнирана да обезбеди сигурна заптивка под работниот притисок и температурата на системот. Клучните дизајнерски карактеристики кои обезбедуваат заптивка не протекуваат се дизајнот на лицето на прирабницата, заптивката и дизајнот на конецот. Лицето на прирабницата е типично подигнато лице или рамно лице со концентричен жлеб. Дихтунгот е типично метален или еластомерен прстен кој е компримиран помеѓу лицата на прирабницата. Дизајнот на конецот е типично заострен или паралелен навој што обезбедува цврсто вклопување помеѓу прирабницата и цевката. Табелата подолу ги сумира дизајнерските карактеристики и нивните функции.
| Дизајнерска карактеристика | Функција | Типична спецификација |
| Лице со прирабница | Обезбедува површина за запечатување | Подигнато лице, рамно лице или жлеб |
| Заптивка | Компресирана помеѓу лица за да се запечати | Метален или еластомер прстен |
| Нишка | Поврзува прирабница со цевка | NPT, BSPT или метричка паралела |
| Заварување со заптивки | Обезбедува примарна заптивка и структурен интегритет | Завар со целосна пенетрација |
| Дупки за завртки | Компресирајте го заптивката | Прецизно растојание и дијаметар |
Во нашата фабрика, ги дизајнираме нашите Прирабници со навој за да обезбедиме непропустливо заптивка во најсложените полупроводнички апликации. Ние користиме прецизна обработка за да се осигураме дека лицето на прирабницата е рамно и паралелно и дека дупките за завртките се правилно поставени. Ние исто така нудиме низа опции за дихтунзи кои одговараат на различните барања на процесот. Нашиот тим за контрола на квалитетот го тестира притисокот на секое склопување на прирабницата за да ја потврди неговата непропустливост пред да биде испорачана.
Чистењето и пакувањето на прирабница со навој за полупроводничка употреба се исто толку важни како и дизајнот и производството. Прирабницата што е совршено произведена сè уште може да ја контаминира линијата на процесот ако не е правилно исчистена и спакувана. Процесот на чистење на прирабниците од полупроводничка класа обично вклучува неколку чекори: одмастување, мариноване, пасивација и плакнење со ултра чиста вода. Одмастувањето ги отстранува маслата и маснотиите од машинските операции. Со мариноване се отстрануваат бигорните и оксидните слоеви. Пасивацијата го подобрува слојот од хром оксид на површината, што ја подобрува отпорноста на корозија. Исплакувањето со ултра чиста вода ги отстранува сите преостанати загадувачи. Исчистената прирабница потоа се суши и се пакува во чиста просторија. Табелата подолу го резимира процесот на чистење и пакување.
| Чекор | Цел | Типичен метод |
| Одмастување | Отстранете ги масла и маснотии | Растворувач или алкално чистење |
| Кисела | Отстранете ги бигорот и оксидот | Кисела бања (азотна + флуороводородна) |
| Пасивација | Подобрете го слојот од хром оксид | Бања со азотна киселина |
| Плакнење | Отстранете ги остатоците од киселина | Ултра чиста вода (18 MΩ·cm) |
| Сушење | Отстранете ја влагата | Азот се суши со фенирање или сушење со правосмукалка |
| Пакување | Спречете ја контаминацијата за време на транспортот | Враќање во чиста соба (класа 100 или подобра) |
Во Wenzhou Longan Flange Co., Ltd., нашата фабрика има посветена чиста просторија за финално чистење и пакување на нашите навојни прирабници од полупроводничка класа. Ние користиме ултра чиста вода со отпорност од 18 MΩ·cm за да се осигураме дека нема да останат јонски загадувачи на површината. Ние, исто така, вршиме броење на честички на финалниот производ за да потврдиме дека ги исполнува барањата за чистота на нашите клиенти. Нашето пакување е дизајнирано да спречи контаминација при транспорт и складирање и може да се отвори во чиста просторија без да внесува честички.
Клучните спецификации за прирабниците со навој од полупроводник ја вклучуваат големината, оценката за притисок, материјалот, завршната обработка на површината, типот на навојот и нивото на чистота. Табелата подолу дава резиме на типичните спецификации за нашите прирабници со навој од полупроводник.
| Спецификација | Опсег | Белешки |
| Големина | 1/4" - 4" | Достапни се метрички големини |
| Оценка за притисок | Класа 150 - Класа 600 | Достапни се повисоки оценки |
| Материјал | 316L, 316L VAR | Сертифициран според ASTM A182 |
| Површинска завршница | Ra 0,4 µm - 0,13 µm | Електрополиран за критични апликации |
| Тип на нишка | NPT, BSPT, метрички | Избран врз основа на цевководниот систем |
| Ниво на чистота | Чиста соба од 100 класа | Потврдено е бројот на честички |
| Пакување | Торба за чистота | Двојна торбичка за заштита |
| Сертификати | Сертификат за материјал, сертификат за чистота | Следливост до топлински број |
Во нашата фабрика, ние ги произведуваме нашите Прирабници со навој за да ги исполниме овие спецификации и многу повеќе. Можеме да ги приспособиме големината, материјалот, завршницата на површината и типот на конец за да одговараат на вашите специфични барања. Нашиот систем за контрола на квалитетот вклучува димензионална инспекција, сертификација на материјали, мерење на завршетокот на површината и проверка на чистотата за да се осигураме дека секоја прирабница ги исполнува нашите високи стандарди.
Прашање 1: Која е разликата помеѓу прирабница со навој и заварена прирабница?
Одговор: Прирабница со навој е прикачена на цевка со навртување на надворешните навои на цевката. Заварена прирабница е прицврстена со заварување на цевката. Прирабниците со навој се полесни за инсталирање и отстранување, што ги прави идеални за апликации каде што просторот е ограничен или каде што можеби ќе треба да се измени системот за цевки. Заварените прирабници обезбедуваат посилна, понепропустлива врска и се претпочитаат за апликации со висок притисок или висока температура. Во полупроводничките објекти, прирабниците со навој често се користат за помали линии, додека заварените прирабници се користат за поголеми, покритични линии.
Прашање 2: Зошто нерѓосувачкиот челик 316L VAR се претпочита за полупроводнички прирабници?
Одговор: нерѓосувачкиот челик од 316L VAR (претопена со вакуумски лак) се претпочита за полупроводничките прирабници бидејќи има пониски нивоа на инклузии и елементи во трагови од стандардниот челик од 316 литри. Ова го прави почист, поотпорен на корозија и помалку склон кон испуштање на гас. Испуштањето гас е ослободување на заробени гасови од материјалот, што може да го контаминира процесот на проток. ВАР челикот се произведува со топење на челикот во вакуум, со што се отстрануваат растворените гасови и испарливите нечистотии.
Прашање 3: Што е електрополирање и зошто е важно за полупроводничките прирабници?
Одговор: Електрополирањето е електрохемиски процес со кој се отстранува тенок слој материјал од површината на металниот дел. Се користи за подобрување на завршницата на површината, подобрување на отпорноста на корозија и отстранување на загадувачите. За полупроводничките прирабници, електрополирањето е важно бидејќи создава мазна, пасивна површина која лесно се чисти и се спротивставува на адхезијата на честичките. Мазната површина, исто така, ја намалува површината достапна за испуштање гас, подобрувајќи ја чистотата на протокот на процесот.
Прашање 4: Како да ја потврдам чистотата на прирабницата со навој?
Одговор: Чистотата на прирабницата со навој може да се потврди со неколку методи, вклучувајќи визуелна инспекција, анализа на бројот на честички и анализа на површината. Визуелната инспекција под микроскоп може да открие големи честички и површински дефекти. Анализата на бројот на честички вклучува испирање на прирабницата со ултра чиста вода и броење на честичките во водата за плакнење. Техниките за површинска анализа, како што е фотоелектронска спектроскопија на Х-зраци (XPS), можат да откријат траги од загадувачи на површината. Во Wenzhou Longan Flange Co., Ltd., користиме комбинација од овие методи за да ја потврдиме чистотата на нашите прирабници.
Прашање 5: Дали може да се користат прирабници со навој во гасоводи со ултра висока чистота?
Одговор: Да, прирабниците со навој може да се користат во гасоводи со ултра висока чистота, под услов да се произведени според соодветните спецификации. Прирабницата мора да биде изработена од материјал со висока чистота, како што е нерѓосувачки челик 316L VAR и мора да има мазна, електрично полирана површина. Конците мора да бидат прецизни, а прирабницата мора да биде рамна и паралелна. Прирабницата, исто така, мора да биде темелно исчистена и спакувана во чиста просторија. Кога се исполнети овие услови, прирабниците со навој може да обезбедат сигурна услуга непропустлива во гасоводи со ултра висока чистота.
Прирабницата со навој игра клучна улога во полупроводничките линии со висока чистота. Обезбедува сигурна, непропустлива врска која ја одржува чистотата на гасовите и хемикалиите што течат низ системот. Неговата изведба зависи од материјалот, дизајнот, прецизноста на производството и чистотата на финалниот производ. Во Wenzhou Longan Flange Co., Ltd., нашата фабрика има експертиза и опрема за производство на навојни прирабници со висока чистота кои ги задоволуваат најсложените барања на индустријата за полупроводници. Ние користиме сертифициран нерѓосувачки челик 316L и 316L VAR, прецизна обработка, електрополирање и пакување во чиста просторија за да се осигураме дека секоја прирабница што ја произведуваме е подготвена за употреба во најкритичните апликации.
Без разлика дали градите нова фабрика за полупроводници или одржувате постоечка, ве покануваме да не контактирате за да разговараме за вашите барања за прирабница со навој. Можеме да обезбедиме примероци, технички податоци и приспособени решенија. Нашата посветеност на квалитетот и задоволството на клиентите не направи доверлив партнер за производителите на полупроводници ширум светот.
Контактирајте со Wenzhou Longan Flange Co., Ltd. денесда разговарате за вашите барања со навојна прирабница со висока чистота и да откриете како нашите производи можат да ја подобрат доверливоста и чистотата на вашите полупроводнички линии.
