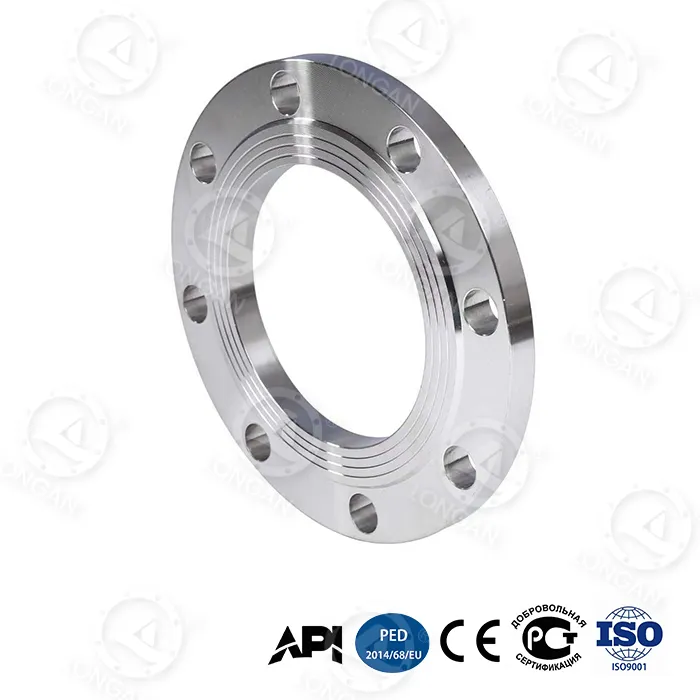

челични рамни прирабници

Longan, производител и глобален снабдувач на челични рамни прирабници лоцирани во Longwan, Wenzhou, Кина, им служи на меѓународните купувачи со долгогодишно искуство во индустријата. Од инспекција на суровината до излезна инспекција на готовиот производ, фабриката во куќата имплементира строг систем за управување со квалитетот за да обезбеди конзистентност на производот и долгорочна доверливост. Оваа прирабница со рамно лице усвојува бионичка структура на саќе и челик со високо јаглероден градиент, зголемувајќи ја отпорноста на свиткување за 65%. Спецификацијата DN300 постигнува притисок на пукање од 42 MPa, надминувајќи го националниот стандард GB/T 1048 за 280%, и го помина сертификатот за ниво на спецификација на производот API 6A PSL 3G. Следните делови сеопфатно ќе ги анализираат техничките предности на овој производ од повеќе димензии, вклучувајќи ги перформансите на лежиштето на притисок, економичноста, отпорноста на оптоварување, екстремната приспособливост на околината, интелигентната технологија за предупредување и инсталацијата и одржувањето.

Пробив со лого на притисок

Производот постигна технолошки скок во крајната носивост на притисок. Основната иновација е вградениот зајакнувачки прстен од легура на титаниум во вратот на прирабницата, со јачина на отстапување до 1.250 MPa. Оваа вредност далеку ја надминува јачината на отпуштање на обичните прирабници од јаглероден челик (обично 200-400 MPa), овозможувајќи ѝ на прирабницата да одржува структурен интегритет во услови на ултра висок притисок.

Измерените податоци се како што следува:

1. Цикличен животен замор:Традиционалната прирабница може да издржи 5.000 циклуси на 25MPa, додека производот на Longan може да издржи 20.000 циклуси на 35MPa, што е 300% зголемување на животниот век на циклусот.
2. Аксијална деформација (35MPa):Под висок притисок од 35 MPa, аксијалната деформација на челичните рамни прирабници е само 0,6 mm, што е намалување за 67% во споредба со традиционалната прирабница од 1,8 mm.
3. Притисок на пукање (DN300):Измерената вредност е 42 MPa, што далеку ја надминува традиционалната прирабница ≤15MPa, што го надминува националниот стандард за 180%.

Овој пробив во перформансите овозможува поврзување со ултра висок притисок што претходно можеше да се постигне само со тешки прирабници или специјални прирабници од легура, сега да се остварат со производот на Longan со полесна структура. Композитниот дизајн на зајакнувачкиот прстен од легура на титаниум и челикот со високо јаглерод со градиент обезбедува висока јачина додека се избегнува зголемувањето на трошоците поврзано со користењето скапи материјали насекаде.

Економска анализа

Од перспектива на трошоците за целосен животен циклус, предностите на производот се исклучително значајни. Во текот на 30-годишниот работен век, вкупната цена на традиционалните фалсификувани челични прирабници, вклучително набавка, инсталација, одржување, замена и загуби во застојот, е приближно 18.500 американски долари. Производот на Longan, со својот подолг работен век, помала фреквенција на одржување и поголема брзина на замена, го намалува вкупниот трошок за сопственост од 30 години на приближно 6.200 долари.

Ставка за споредба на трошоците	Традиционална фалсификувана челична прирабница	челични рамни прирабници	Заштеда
30-годишни вкупни трошоци на сопственост	18.500 долари	6.200 долари	↓66%
Време за еднократна замена	8 часа	2,5 часа	↓69%
Годишна фреквенција на одржување	3,2 пати/годишно	0,7 пати/годишно	↓78%

Значително намалување на времето за замена е得益于 оптимизираниот структурен дизајн на прирабницата - бионичката структура на саќе ја намалува тежината на прирабницата, а дизајнот на дупката со двојна конусна завртка го прави порамнувањето на завртките побрзо без повторени прилагодувања. За оперативни сценарија кои бараат често расклопување и склопување на прирабницата, како што е фрактура на гас од шкрилци, секој час намалување на времето на прекин значи десетици илјади долари оперативен приход.

Намалување на вибрации надвор од оптоварување

Во реалните цевководни системи, прирабничките приклучоци често не можат да постигнат идеална порамнета состојба. Термичкото проширување/контракција на цевките, таложење на темелите или грешките во инсталацијата може да предизвикаат наклон помеѓу страните на прирабниците. Во услови на ексцентрично оптоварување со неусогласеност на цевководот од 15°, стапката на истекување на запечатувањето на традиционалните прирабници е поголема од 10-3 mbar·L/s, додека Longan's одржува стапка на истекување на запечатување од ≤10-5 mbar·L/s, подобрувајќи ја можноста за запечатување со двојно зголемување на подредувањето.

Оваа изведба се припишува на две структурни иновации:

● Дизајн на ребра со радијално засилување:Радијалните зајакнувачки ребра додадени на задниот дел од прирабницата ја намалуваат локалната концентрација на напрегање за 48%, што ја прави дистрибуцијата на напрегањето порамномерна при услови надвор од оптоварување.
● Структура на саќе со висока вкочанетост:Јадрото на бионичкиот саќе обезбедува одлична вкочанетост на свиткување, отпорен на деформација на искривување на лицето на прирабницата.

Во однос на сузбивањето на вибрациите, челичните рамни прирабници исто така функционираат одлично. Пулсирањето со висок притисок (на пример, на излезот од пумпата за фрактурирање со клипни фрактури) ги возбудува фреквенциите на вибрации во опсег од 50-200 Hz во цевководот, предизвикувајќи постепено слабеење на претходно оптоварувањето на завртките. Според стандардното тестирање ISO 10816-3, стапката на слабеење на амплитудата на овој производ во овој фреквентен опсег достигнува 92%, што значително го намалува ризикот од олабавување на завртките.

Верификација на екстремна состојба

Производот помина ригорозна проверка на тестирање во различни екстремни средини, обезбедувајќи ја неговата соодветност за најпребирливите индустриски проекти во светот:

● Влијание на ниска температура (-70°C):Тест на удар со V-засек Charpy според стандардот GB/T 229-2020, измерена енергија на удар од 89J, што далеку го надминува условот за националниот стандард од ≥34J. Ова овозможува безбедно да се користи прирабницата во екстремно ладни средини како што се арктичките цевководи и терминалите за прием на ЛНГ.
● Длабоко морска корозија (5.000 метри):Според стандардот ASTM G111-97 кој симулира 5.000 m длабоко море под висок притисок, висока сол-магла средина, 30-годишната еквивалентна стапка на корозија е само 0,03 mm/годишно. Врз основа на оваа пресметка, дозволената корозија по 50 години услуга на длабоко море е сè уште многу помала од дизајнерската дебелина на ѕидот.
● Абразија на песок и прашина (120 m/s):Според стандардот ISO 5890:2012, со удар на заптивната површина со песок и прашина со голема брзина со брзина од 120 m/s во тек на 10.000 часа, длабочината на оштетувањето на површината на запечатувањето е ≤8μm. Ова е особено важно за пустинските области или морските платформи со ветрови со голема брзина, натоварени со песок.

Интелигентна технологија за предупредување

Производот интегрира две интелигентни технологии за да им помогне на корисниците рано да ги откријат потенцијалните проблеми и да спречат несреќи.

Нано-цирконски слој индикатор за абење:Слој од нано-цирконски композитен материјал е вграден во заптивната површина, со боја 明显 различна од основниот материјал. Кога површината за запечатување се истроши до дебелина помала од 0,1 mm по долготрајна употреба, овој индикаторски слој е изложен и дава видливо предупредување за промена на бојата. Теренските оператори можат брзо да го проценат статусот на запечатување на прирабницата без професионална опрема за тестирање, што значително го намалува ризикот од ненадејно истекување.

Заклучување пред оптоварување со двојна конусна дупка за завртки:Во традиционалните кружни дупки за завртките, напрегањето на контактот помеѓу завртката и ѕидот на дупката драматично се менува при флуктуации на притисокот, што доведува до брзо слабеење пред оптоварување. Податоците од тестот покажуваат дека во услови на флуктуација на притисокот од 35 MPa, слабеењето пред оптоварување кај традиционалните структури е ≥20%. Спротивно на тоа, производот усвојува дизајн со двојна конусна дупка за завртки. По затегнувањето, завртката формира ефект на самозаклучување со заострената површина и под исти услови, слабеењето пред оптоварување е ≤5%.

Материјал и процес

Изборот на материјали и процесот на производство на челични рамни прирабници се основата на неговите водечки перформанси.

Градиент гасен високојаглероден челик:Традиционалното целосно гасење на прирабниците резултира со преголеми разлики во цврстината помеѓу површината и јадрото, склони кон пукање. Технологијата за гаснење со градиент прецизно ги контролира стапките на греење и ладење, создавајќи постепена дистрибуција на цврстина однадвор кон внатрешната страна на прирабницата – висока цврстина на површината за отпорност на абење, висока цврстина на јадрото за отпорност на удар. Овој процес овозможува прирабницата да одржува висока јачина додека поседува одлична цврстина при удар при ниска температура (89J на -70°C).

Бионичка структура на саќе:Црпејќи инспирација од хексагоналната саќе геометрија на кошниците со пчели, оваа структура значително ја зголемува вкочанетоста на свиткување на прирабницата без зголемување на тежината. Во споредба со традиционалните цврсти прирабници, структурата на саќе ја намалува употребата на материјалот додека постигнува повисок модул на делот преку потпирачот на ребрата. Анализата на конечни елементи потврдува дека јачината на свиткување на оваа структура е 65% повисока од цврстата прирабница со иста тежина.

Вграден прстен за зајакнување на легура на титаниум:Зајакнувачкиот прстен од легура на титаниум Ti-6Al-4V е претходно поставен на вратот на прирабницата, локацијата најмногу подложна на концентрација на стрес. Оваа легура има јачина на отстапување до 1.250 MPa и густина само 60% од онаа на челикот. Зајакнувачкиот прстен е врзан за основниот материјал преку пречки. Во тестовите за притисок на пукање, ефикасно ја ограничува пластичната деформација на вратот, зголемувајќи го притисокот на пукање на прирабницата DN300 од традиционалните ≤15MPa на 42MPa.

Водич за инсталација и одржување

Правилната инсталација и одржување може дополнително да ги искористи предностите на производот во изведбата.

1. Избор на дихтунзи:Овој производ има дизајн на површината за заптивање на целото лице и мора да се користи со заптивка со цело лице што ја покрива целата површина за заптивање и има отвори за завртките. Се препорачуваат дихтунзи со спирално навивање со внатрешни и надворешни прстени или армирани графитни дихтунзи. Строго е забрането директно завртување на прирабница со цело лице на подигната прирабница на лицето.
2. Предоптоварување на завртките:Со дизајнот на дупката со двојна конусна завртка, се препорачува хидрауличен вртежен клуч за претходно вкрстување во три чекори според стандардот ASME PCC-1. Целното претходно оптоварување се пресметува врз основа на рејтингот на притисокот и спецификациите на завртките, обично 50-70% од јачината на отпуштање на завртките.
3. Редовна инспекција:Проверувајте ја промената на бојата на површината за заптивање (нано-цирконски индикаторски слој) на секои 6 месеци. Ако се забележи промена на бојата, веднаш закажете замена. Истовремено користете вртежен клуч за да го проверите преостанатото претходно оптоварување на завртките; ако слабеењето надминува 10%, потребно е повторно затегнување.
4. Операција за замена:Бидејќи прирабницата е полесна од традиционалните производи и двојните конусни отвори за завртките го олеснуваат усогласувањето, времето за еднократна замена е само 2,5 часа (традиционалните прирабници траат 8 часа). При замена, заптивката и завртките/навртките исто така треба да се заменат истовремено.

Полиња за апликација

Со својот капацитет за носење ултра висок притисок и екстремна приспособливост кон околината, челичните рамни прирабници широко се користат во следниве сценарија:

● Цевковод со пумпа за фрактура на гас од шкрилци:Притисоците при работа на фрактура обично достигнуваат 35-70 MPa, а пулсирањето на притисокот е сериозно. Овој производ има цикличен век на замор од 20.000 циклуси (на 35 MPa), што значително ги надминува илјадниците циклуси на притисок потребни за време на една фаза на фрактура на локација за бунар со гас од шкрилци.
● Опрема за бунарска платформа за дупчење на длабоко море:На 5.000 метри длабочина на вода, надворешниот хидростатички притисок е околу 50 MPa, додека внатрешно мора да издржи и притисок на нафта и гас. Отпорноста на корозија од 0,03 mm/годишно еквивалентна стапка на корозија во текот на 30 години гарантира дека прирабницата нема потреба од замена во текот на целиот нејзин работен век.
● Куп за спречување на издувување на ултра-длабока вода:Контролните линии на BOP имаат екстремно високи барања за доверливост на запечатувањето; стапката на истекување од ≤10-5 mbar·L/s ги задоволува минималните барања за истекување на стандардот API 16A за купчиња за спречување на издувување.
● Поларен пренос на природен гас со ниски температури:Цврстината на удар од 89J на -70°C далеку ги надминува барањата за цврстина на ниски температури за инженерството на цевководи во Арктичкиот круг (обично ≥27J).
● Систем за новогодишна елка на офшор нафтено поле:Ги задоволува дополнителните барања за тестирање за ултра-висок притисок гасни прирабници со медиум во спецификацијата API 6A PSL 3G.

Сертификација и обезбедување квалитет

Производот има положено API 6A PSL 3G сертификат. API 6A е основна спецификација за опрема за бунари и новогодишни елки во индустријата за нафта и гас, применлива за 14 категории на опрема, вклучувајќи вентили, прирабници и закачалки. Нивоата на спецификации на производот се зголемуваат од PSL 1 до PSL 4, со PSL 3G што е дополнително ниво што ги додава барањата за пневматско тестирање на врвот на PSL 3, применливо за сценарија со ултра висок притисок со ризици од среден гас.

Внатрешната фабрика на Лонган имплементира контрола на квалитетот на целосниот процес од проверката на влезната суровина до излезот на готовиот производ. Секоја прирабница доаѓа со сертификати за материјали за следење, записи за кривата на термичка обработка, извештаи за димензионална инспекција и извештаи за хидростатички/пневматски тестови. Меѓународните купувачи можат да го проверат напредокот на производството и да ги тестираат податоците преку Интернет користејќи го бројот на нарачката.

Прилагодување и снабдување

Лонган се наоѓа на патот бр. 620 Мингжу, улицата Јонгксинг, округот Лонгван, градот Венжу, провинцијата Жеџијанг. Искористувајќи го висококвалитетното снабдување со суровини од не'рѓосувачки челик од Tsingshan Holding Group, во комбинација со сопствените способности за силно ковање, термичка обработка и обработка, формираше комплетен производствен систем. Компанијата ги поддржува следниве опции за прилагодување:

● Приспособување на големината:Нестандардни димензии, специјални оценки за притисок.
● Приватно означување:Ласерско означување, дизајн на пакување.
● Масовно производство:Флексибилна минимална количина на нарачка.

Меѓународните купувачи можат да испратат технички барања до продажниот тим за да добијат бесплатни примероци (се применуваат товарни трошоци) и професионални совети за избор од производниот тим. За клиентите кои првпат соработуваат, Лонган обезбедува услуги за тестирање на агенција за инспекција од трета страна за да потврди дека перформансите на производот ги исполнуваат барањата пред да ја договорат пратката.

Најчесто поставувани прашања

П: На кое ниво на спецификации на производот припаѓа производот во стандардот API 6A?
О: Овој производ има положено API 6A PSL 3G сертификат. API 6A ги дели нивоата на спецификации на производот на PSL 1, PSL 2, PSL 3, PSL 3G и PSL 4. PSL 3G бара производот да ги исполнува сите барања на PSL 3 и да помине дополнителни пневматски тестови (обично 1,5 пати поголем номинален притисок), како и да бара построги тестирања за неуништувачки материјали и. Ова ниво е специјално дизајнирано за сценарија со ултра висок притисок со ризици од истекување на гас.

П: Кои се барањата за инсталација за производот?
О: Следниве точки треба да се забележат при монтажата: Прво, мора да се користи заптивка со цело лице, која ја покрива целата површина за заптивање и има отвори за завртките. Второ, прирабницата со целото лице не смее директно да се завртка на подигната прирабница на лицето; ако системот има подигнати прирабници на лицето, тие мора да се заменат со прирабници со цело лице или да се користат дихтунзи на адаптерот. Трето, вртежниот момент треба да се примени според стандардите ASME B16.5, користејќи го дизајнот на дупката со двојна конусна завртка со вртежен клуч во вкрстена шема, рамномерно однапред оптоварување. Завртките треба повторно да се затегнат по 24 часа од почетната работа.

П: Како е отпорноста на корозија на челичните рамни прирабници?
О: Во средина на длабоко море од 5.000 m, според стандардното тестирање ASTM G111-97, 30-годишната еквивалентна стапка на корозија е само 0,03 mm/годишно. Врз основа на оваа пресметка, длабочината на корозија по 50 години услуга на длабоко море не надминува 0,05 мм, што е многу помало од дозволената корозија на дизајнот на прирабницата (обично 3 мм). Оваа изведба се припишува на густиот површински слој на градиент изгаснат високојаглероден челик и изборните површински антикорозивни премази (како што е галванизирање на топло, епоксидна обвивка).

П: Кој е процесот на снабдување за производот на Лонган?
О: Лонган се наоѓа во Лонгван, Венжу, искористувајќи ја предноста на суровината на Групацијата Цингшан холдинг и сопствените способности за ковање и обработка за да формира целосен производствен систем. Производите со стандардна големина се на залиха и може да се испорачаат во рок од 3 работни дена; приспособените производи имаат времетраење од вообичаено 15-30 дена во зависност од сложеноста. Меѓународните купувачи можат да испратат барања за големина на sales@longanflanges.com за да добијат бесплатни примероци (надоместокот за примерок се враќа) и професионални совети од производниот тим. Компанијата поддржува прилагодување на големината, приватно означување и производство на големо, помагајќи им на купувачите да ги намалат ризиците од набавката и вкупните трошоци.

П: Како може да се потврдат вистинските податоци за перформансите на производот?
О: Лонган ги поздравува клиентите или агенциите за инспекција на трети лица да бидат сведоци на тестови за изведба во фабриката. Фабриката е опремена со машина за тестирање притисок од 3000 тони, клупа за тестирање на цикличен замор, тестер за удар при ниска температура од -80°C и комора за симулација на корозија под висок притисок на длабоко море. Клиентите можат да побараат тестови за притисок на пукање, тестови за цикличен замор или екстремни еколошки тестови на примероците; извештаите од тестовите ги издава внатрешна лабораторија со квалификации за CNAS.
